Crashkurs für Lehrkräfte

Die LEGO Education SPIKE Prime Boxen bieten eine schülerfreundliche Möglichkeit, Schülerinnen und Schüler an den Gebrauch von Sensoren wie Abstandssensor, Kraftsensor und Farbsensor heranzuführen. In der von LEGO bereitgestellten App können Lerneinheiten aus den Bereichen MINT und Naturwissenschaften ausgewählt werden, in denen die Schülerinnen und Schüler experimentierend arbeiten. Im Digital.Point stehen dafür sechs Boxen zur Verfügung.

Die Spike Boxen bestehen aus einem Hub und 7 Sensoren. Der Hub kann über Bloutooth oder USB Kabel programmiert werden. Programmiert wied dabei über die Spike-Prime App die sie auf Windwos und MAcOS und dem Ipad installieren können. Alternativ ist außerdem eine Webapp Verfügbar. Nach der Installation können sechs Tutorial Übungen zu den verschiedenen Komponenten der Box gemacht werden:

Die Lichtmatrix
Der Motor
Der Farbsensor
der Abstandssensor
Der Kraftsensor
Der Gyrosensor

Die Lichtmatrix und der Gyrosensor: Der digitale Würfel

Die Lichtmatrix auf dem Hub der SPIKE-Box besteht aus einer 5×5-Pixel-Matrix. Mit ihr können Symbole, Zahlen oder Muster angezeigt werden. In unserem Projekt nutzen wir die Lichtmatrix, um die gewürfelten Zahlen sichtbar darzustellen.

Der Gyrosensor ist ebenfalls im Hub eingebaut. Er erkennt Bewegungen und die Ausrichtung des Hubs. Dadurch kann der Hub zum Beispiel feststellen, ob er geschüttelt oder gedreht wird. Diese Bewegung nutzen wir, um einen Würfelwurf auszulösen.

Als Erstes programmieren wir mit diesen beiden Funktionen einen digitalen Würfel. Durch das Schütteln des Hubs wird gewürfelt. Pro Zug kann man immer zweimal würfeln. Nach jedem Wurf wird die jeweilige Würfelzahl auf der Lichtmatrix angezeigt. Nach dem zweiten Wurf erscheint zusätzlich die Gesamtzahl beider Würfel.

Anschließend kann der Vorgang wiederholt werden, sodass man immer erneut zweimal würfeln kann.

Extra: Baue doch einen Alert bei einem Pasch ein.

Lösung

Der Motor und der Abstandssensor

Die beiden Motoren in der Box ermöglichen es uns fahrende Autos zu bauen. Dazu schließen sie die beiden Motoren an das HUB an.

Der Abstandsensor ..dabei wird der Abstand in Prozent von 2 Metern berechnet. Kann aber auch in cm oder zoll umgestellt werden

Programmieraufgabe: Bauen sie ein fahrendes Auto, welches

. auch diesen schließen sie üan das Hub an. Bauen sie jetzt ein fahrendes Auto auf 3 oder vier <Rädern. Denken sie daran, dass

Der Kraft und der Gyrosensor

Programmieraufgabe: Kraftspiel

Als nächstes möchten wir den Kraft und den Gyrosensor für ein kleines Kraftspiel Programmieren. Bei diesem muss der Spieler den Hub im 90 Grad winkel vor sich halten und den Kraftsensor fest drücken. Der Hub zählt dabei wie lange der Spieler er schafft, hält er den Winkel nicht mehr (hier Varianz einbauen) oder drückt nicht mehr fest genug spielt ein Sound und seine Zeit wird angezeigt.

Abrufen von Cloudaten

Abgesehen von den "Normalen" Blöcken kann die Spike Prime App auch durch unterschiedliche erweiterungen Diagramme ziechnen oder den Wetterbericht aus Cloudaten abrufen.

HI-Zukunft hat neben den Digital.point auch noch das projekt des Stadt.Monitor. bei welchem die Daten der Messstation in der Schuhstraße abgerufen werden können.

Erweitern sie ihre App also durch die erweiterung unten Links mit den Blöcken zum Wetter-Assistent.

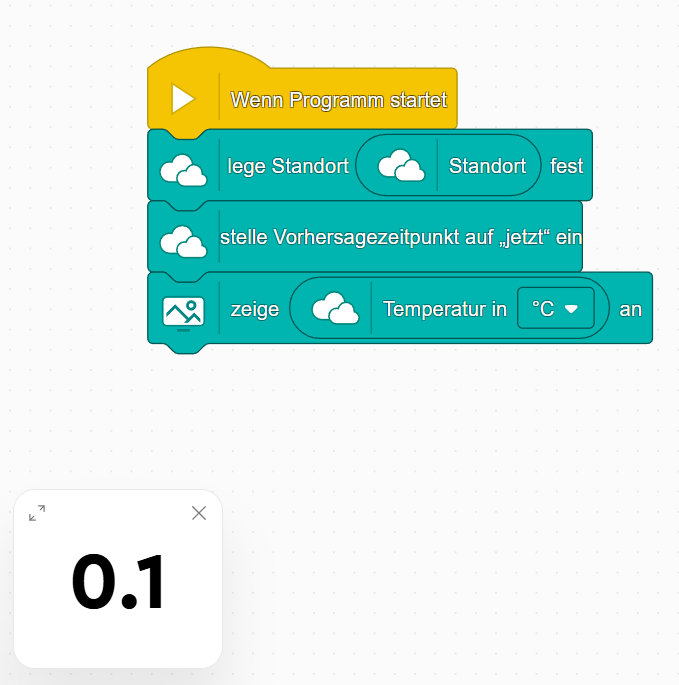

Auf der rechten Seite finden Sie nun ein einfaches Programm um die Cloudaten für die Temperatur abzurufen. Vergleichen Sie diese gerne mit denen im Stadt.Monitor
